E.15 Temperature Load by Bimetal

온도하중에 가력된 경우 Bimetal 구조을 검증하였다. 두 층의 두께가 같고(전체 두께는 h), 탄성계수가 동일하고, 온도팽창계수만 다를 경우 끝단 변위는 다음과 같다.

\[ \small \begin{array}{r} \Delta = \frac{3L^{2}}{4h}\left( \alpha_{1} - \alpha_{2} \right)\Delta T\tag{E.15.1} \end{array} \]

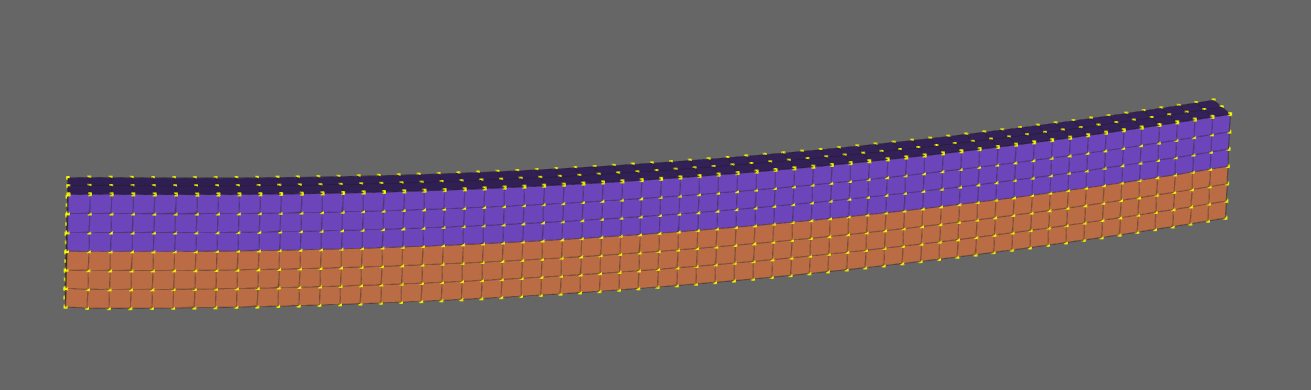

사용된 예제는 L = 3000 mm, h = 300 mm, \(\small \alpha_{1} = \alpha_{upper} =\) 5E-6, \(\small \alpha_{1} = \alpha_{lower} =\) 10E-6, \(\small \Delta T\)= 50 K이다. 해석해는 5.625 m이고 수치해석결과 : 5.67551 mm (절점 1361) 이다.
