Tutorial 04

hfVisualizer Basics

목표

이 튜토리얼은 hfVisualizer 원격 제어를 처음 사용할 때 알아야 하는 기본 개념을 설명합니다.

특히 다음 항목을 현재 구현 기준으로 정리합니다.

  • remote target 선택
  • currentView와 activeRenderView
  • viewId 기반 view 제어
  • display/camera 명령과 --view-id

1. 먼저 target을 정한다

인스턴스가 하나뿐이면 --target 없이 바로 명령을 보내도 됩니다.

여러 인스턴스를 반복해서 다뤄야 하면 먼저 기본 대상을 설정하는 편이 좋습니다.

hfVisualizer --remote list
hfVisualizer --remote target set 8f6d1c2b
hfVisualizer --remote status
hfVisualizer --remote focus

핵심 규칙:

  • --target <id>는 1회성 override
  • target set <id>는 로컬 기본 대상 설정
  • target clear는 저장된 기본 대상 제거

2. 파일을 열고 저장한다

hfVisualizer --remote open D:\Work\frame.h5.hdb
hfVisualizer --remote save
hfVisualizer --remote write-scene D:\Work\frame.png

가장 먼저 익혀 두면 좋은 흐름은 다음과 같습니다.

  1. open
  2. camera fit
  3. representation both
  4. write-scene

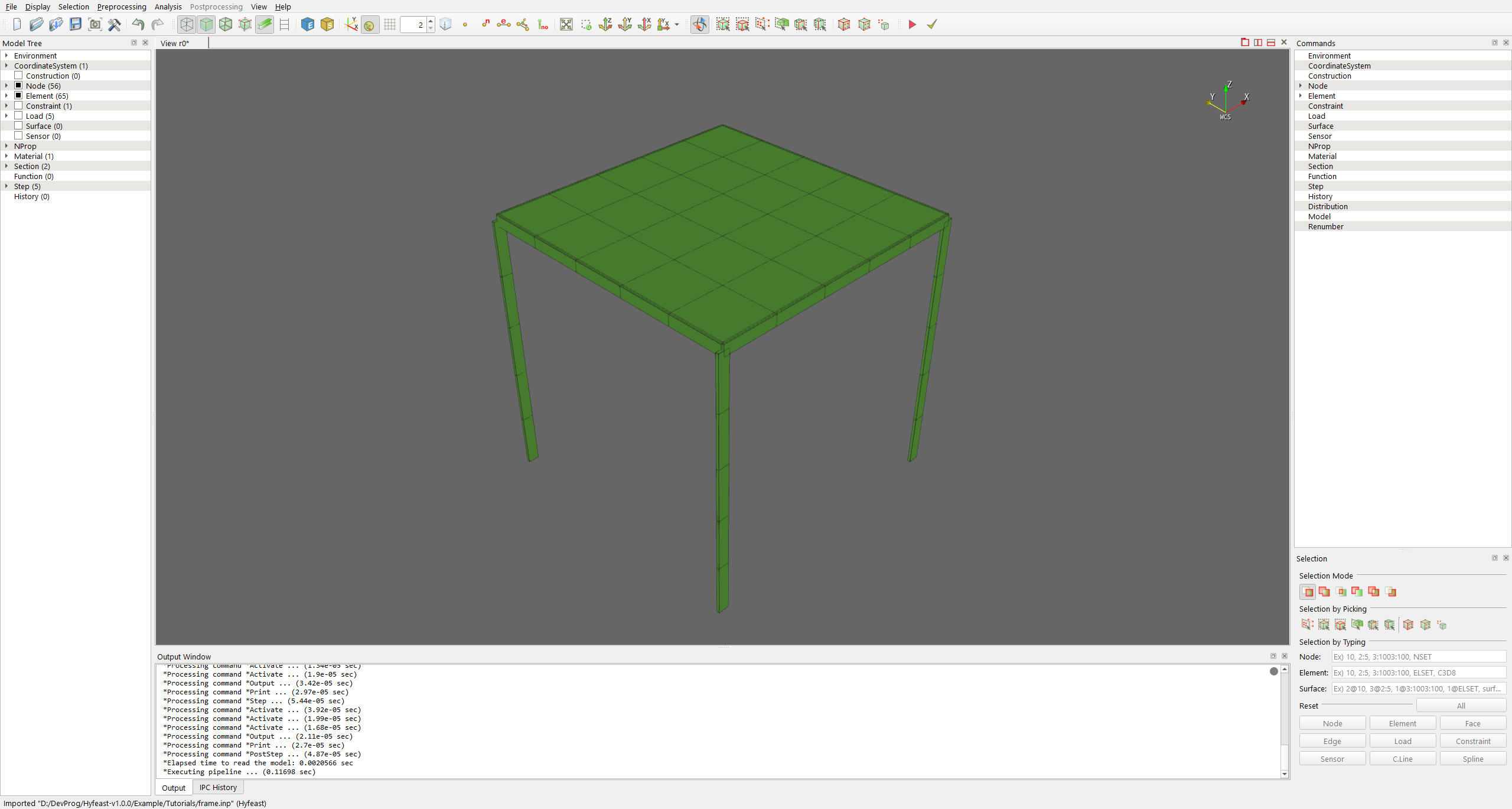

아래 그림은 tutorial frame.inp 모델을 import한 뒤 camera fit, representation both, display-control grid off를 적용한 프로그램 화면 예시입니다.

tutorial frame 모델을 불러온 hfVisualizer program shot

3. view는 --id로 다룬다

이제 view 명령은 index가 아니라 viewId를 기준으로 동작합니다.

hfVisualizer --remote view list
hfVisualizer --remote view add render
hfVisualizer --remote view activate --id r1
hfVisualizer --remote view close --id c0

대표적인 viewId 형식:

  • render view: r0, r1
  • node table: n0
  • element table: e0
  • chart: c0

4. currentView와 activeRenderView는 다를 수 있다

중앙 화면에서 지금 선택된 view는 currentView입니다.

하지만 display, camera, visibility 같은 명령의 기본 대상은 activeRenderView입니다.

예를 들어:

  • 현재 중앙 탭이 chart여도
  • 마지막 작업 대상 render view는 r1일 수 있습니다.

그래서 view list를 보면 두 정보를 함께 확인해야 합니다.

5. display와 camera는 기본적으로 activeRenderView를 쓴다

hfVisualizer --remote representation both
hfVisualizer --remote transparency on
hfVisualizer --remote display-control grid off
hfVisualizer --remote camera fit

이 명령들은 기본적으로 현재 activeRenderView에 적용됩니다.

6. 다른 render view를 직접 겨냥하려면 --view-id를 쓴다

다른 render view를 조정하고 싶다고 해서 반드시 현재 active를 바꿀 필요는 없습니다.

hfVisualizer --remote --view-id r0 camera view +z
hfVisualizer --remote --view-id r1 camera view +z
hfVisualizer --remote --view-id r1 display-control grid off
hfVisualizer --remote --view-id r1 visibility element all on

이 방식의 장점:

  • currentView를 건드리지 않는다
  • activeRenderView를 임시로 바꾸지 않아도 된다
  • 여러 render view를 나란히 비교하기 쉽다

7. 시작할 때 추천하는 점검 순서

새 모델을 열었을 때는 다음 순서가 안정적입니다.

  1. status
  2. view list
  3. camera fit
  4. representation both
  5. 필요한 경우 display-control grid off
  6. 장면 저장은 write-scene
